حامل الجهاز هو عبارة عن ثلاثي ارجل , مطور ومود ف اعلاه بقاعدة لحمل وتثبيت الجهاز الهدف منه تامين توجيه الجهاز نحو الهدف بسلاسة واستقرار وضعية الجهاز اثناء العمل
ليتمكن الراصد من اخذ القياسات براحة ودقة , انظر الشكل يجهز عادة حامل الجهاز بميزان تسوية للمساعدة علي وضع جهاز التسوية في المستوي الافقي .
 |
| method of tribod |

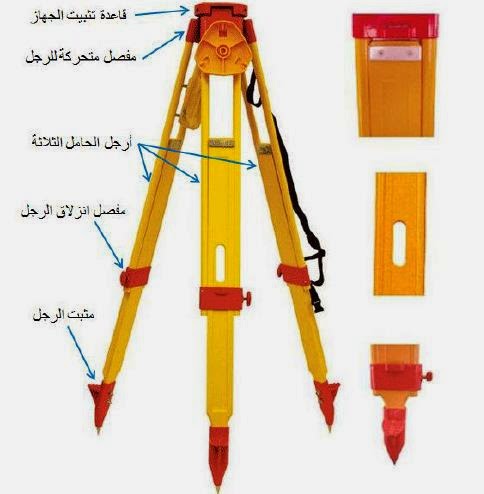

مكونات حامل الجهاز:
يتكون حامل جهاز التسوية من الاجاء الرئيسية التالية , انظر الشكل
- ثلاثة ارجل منزلقة : كل واحدة منها مؤلفة من قطعتين متداخلتين, تنزلق القطعة السفلي نحو الارض من اجل اعلاء الجهاز .
- مفصل منزلق لتثبيت وحل الجزء السفلي من الرجل .زز
- مثبت الرجل : يقع في نهاية الارجل وينتهي برأس حاد لتثبيت الحامل في الارض .
- قاعدة تثبيت الجهاز : وهي الجء الرئيسي في الحامل اذ هي تجمع الارجل الثلاث بمفاصل متحركة , وفوقها علي سطح عادة يكون مستوي يثبت الجهاز.
- مفصل متحرك للرجل : يثبت هذا المفصل رجل الحامل بقاعدة تثبيت الجهاز , ويسمح بحركة الرجل افقيا .
انواع حوامل الجهاز:
تتوفر حاليا من الحوامل اشكال متنوعة ,تختلف عن بعضها البعض ب: المتانة والقوة , مادة الصنع , الثقل , الارتفاع , الاستخدام , الميزات الاضافية التي يزود بها الحامل , اهم حوامل الجهاز
الحامل الخشبي : يصنع هذا الحامل من الخشب القوي والجيد , ويطلي بمواد عازلة لحماية من الظروف الجوية , انظر الشكل
وعيبه الوحيد بانه ثقيل الوزن (وزنة اكثر من 5 كغ)
- حامل الالمونيوم : يصنع من صفائح الالمونيوم , المقاوم للظروف الجوية , ويتميز بانه خفيف الوزن ( وزنه اقل من 5 كغ ) انظر الشكل .
- حامل الكربون : يصنع هذا الحامل من صفائح الكربون , الخفيفة الوزن لكنها قوية وقادرة علي حمل الاجهزة الجيوديزية كلها .
- حامل خاص : يصنع هذا الحامل بشكل خاص لنوع محدد من الاجهزة المساحية , بحيث يناسب تلك الاجهزة , سواء بالوزن ام الحركة , ام الميزات المضافة .
- حامل عام : يخصص هذا النوع من الحامل للأستخدام العام اي يصلح لحمل كل الاجهزة المساحية ( ميزان , تيودوليت , قائس مسافات الكتروني , محطة شاملة )
حامل رافع : يتميز هذا الحامل بأن قاعدة تثبيت الجهاز فيه يمكن رفعها الي الاعلي , بما يتناسب مع طول الراصد والظروف الطبيعية المحيطة , مما يساعد علي اجراء عملية القياس بشكل سهل , انظر الشكل .
هذا وتتوفر من هذا الحامل نوعان : الاول تتم فيه عملية رفع قاعدة الجهاز يدويا والثاني تتم فيه عملية الرفع اتوماتيكيا .
- مفصل منزلق لتثبيت وحل الجزء السفلي من الرجل .زز
- مثبت الرجل : يقع في نهاية الارجل وينتهي برأس حاد لتثبيت الحامل في الارض .
- قاعدة تثبيت الجهاز : وهي الجء الرئيسي في الحامل اذ هي تجمع الارجل الثلاث بمفاصل متحركة , وفوقها علي سطح عادة يكون مستوي يثبت الجهاز.
- مفصل متحرك للرجل : يثبت هذا المفصل رجل الحامل بقاعدة تثبيت الجهاز , ويسمح بحركة الرجل افقيا .
 |
| حامل جهاز التسوية |
انواع حوامل الجهاز:
تتوفر حاليا من الحوامل اشكال متنوعة ,تختلف عن بعضها البعض ب: المتانة والقوة , مادة الصنع , الثقل , الارتفاع , الاستخدام , الميزات الاضافية التي يزود بها الحامل , اهم حوامل الجهاز
الحامل الخشبي : يصنع هذا الحامل من الخشب القوي والجيد , ويطلي بمواد عازلة لحماية من الظروف الجوية , انظر الشكل
وعيبه الوحيد بانه ثقيل الوزن (وزنة اكثر من 5 كغ)
- حامل الالمونيوم : يصنع من صفائح الالمونيوم , المقاوم للظروف الجوية , ويتميز بانه خفيف الوزن ( وزنه اقل من 5 كغ ) انظر الشكل .
- حامل الكربون : يصنع هذا الحامل من صفائح الكربون , الخفيفة الوزن لكنها قوية وقادرة علي حمل الاجهزة الجيوديزية كلها .
- حامل خاص : يصنع هذا الحامل بشكل خاص لنوع محدد من الاجهزة المساحية , بحيث يناسب تلك الاجهزة , سواء بالوزن ام الحركة , ام الميزات المضافة .
- حامل عام : يخصص هذا النوع من الحامل للأستخدام العام اي يصلح لحمل كل الاجهزة المساحية ( ميزان , تيودوليت , قائس مسافات الكتروني , محطة شاملة )
حامل رافع : يتميز هذا الحامل بأن قاعدة تثبيت الجهاز فيه يمكن رفعها الي الاعلي , بما يتناسب مع طول الراصد والظروف الطبيعية المحيطة , مما يساعد علي اجراء عملية القياس بشكل سهل , انظر الشكل .
هذا وتتوفر من هذا الحامل نوعان : الاول تتم فيه عملية رفع قاعدة الجهاز يدويا والثاني تتم فيه عملية الرفع اتوماتيكيا .
