الامر copy
يستخدم هذا الأمر لنسخ العناصر الرسومية في ورقة الرسم أماكن جديدة يتم الحصول علي الأمر بالطرق التالية :

- عن طريق أمر القائمة  modify > copy

-النقر علي الايقونة في شريط أدوات التعديل .

- عن طريق كتابة الأمر أو اختصار من لوحة المفاتيح copy or co ثم enter
يشبه هذا الأمر الي حد بعيد الأمر move الا انه يبقي علي النسخة الاصلية مكانها ويحدث نسخة جيدة عنها في المكان الجديد عند اعطاء الأمر تظهر رسالة تطالبنا باختيار العناصر التي تريد نسخها  select objects وبعد اختيار هذه العناصر تظهر الرسالة التالية
specify base point or displacement or (multiple)
أي حدد نقطة الاصل التي ستستخدم في النسخ والخيار المرافق multiple نختاره أذا كنا نريد أكثر من نسخة , بعد اختيار نقطة الأصل (من نقاط العناصر المنتقاة أو من خارجها ) نظهر الرسالة التالية :

specify second point of
التي تطالب بتحديد مكان النسخة الجديدة عن طريق تحديد المكان الجديد لنقطة الاصل .


الأمر : array

من شريط أدوات التعديل
من القائمة  modify > array

أو ar ثم enter
يستخدم الأمر لأنشاء مصفوفة من العناصر أو الأشكال المختارة , بتكرار العناصر أو الشكل المختار عددأ من المرات بمسافات منتظمة وفق شكلين أساسين هما .

مصفوفة مستطيلة : يتم أحداث نسخ من العناصر وفق أسطر بمسافات محددة

المصفوفة الدائرية : يتم أحداث نسخ من العناصر وفق دائرة أو قوس دائري .
عند أعطاء الأمر تظهر في موجه الأوامر العبارة التالية

select objects :
نقوم باختيار العناصر التي نريد تكرارها ثم ننهي اختيار العناصر بالنقر علي الزر الأيمن . فتظهر العبارة التالية

enter the type of array (rectangular/polar)<r

أي ما هو نوع المصفوفة التي نريدها نكتب R أذا كنا نريد مصفوفة مؤلفة من صفوف وأعمدة و p لنختر الخيار R ثم enter تظهر العبارة التالية :
enter the number of rows (---)<1
 أي كم عدد الصفوف التي نريد نسخ العناصر التي تم اختيارها عليها , نكتب عدد الصفوف وليكن
10 فتظهر الرسالة التالية :
                                                enter the number of columns(|||)
أي كم عدد الاعمدة نكتب الأعمدة نكتب الأعمدة فتظهر الرسالة :
enter the distance between rows or specify untel cell (---)

أي أدخل مقدار المسافة بين الصفوف ثم
                                               (|||)  specify the distance between columns
أدخل مقدار المسافة بين الأعمدة وينتهي الأمر عند ذلك
أذا أعدنا الأمر واخترنا الخيار P ستكون الرسالة التالية :
                                                             specify center point of array:

أي حدد مركز الدائرة التي سيتم نسخ العناصر المختارة علي محيطها وبعد أن نحدد مركز الدائرة تظهر

            enter the number of item in the array:

أي ماهو عدد النسخ التي تريدها بعد أعطاء العدد :

specify the angle to fill (+=ccw.-=cw)<360>

حدد الزاوية التي سيتم النسخ ضمنها علي  القوس الذي حددنا مركزه (الخيار الافتراضي 360 درجة ثم تظهر الرسالة :
rotate arrayed objects (yes/no)<y>

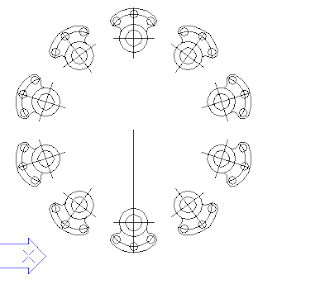

أي هل تريد تدوير العناصر أثناء النسخ بحيث تحافظ علي محاذاتها مع المحاور العامة لاحظ الفرق في الشكل بين الرسم الثاني والثالث .وأذا كنا لا نعرف عدد النسخ ولكننا نعرف الزاوية بين كل نسختين عندها وعند السؤال عن عدد النسخ نضغط enter ثم يطلب البرنامج كالعادة الزاوية الكلية ثم يظهر سؤال أضافي عن الزاوية بين كل نسختين .

                                    command :ar
array
sellct omject : specify oposite corner :13 found



select object

enter the type of array (rectanglear/polar)<r>:r

enter the number of rows (---)<1>:3
enter the number of columns(|||)<1>3
enter the distance between rows or specify
until cell (--)400

specify the distance between columns (|||):500
command :ar
array
selsct object : specify opposite corner :13
found

select object s:
enre the type of array (rectangle/polar)
<R>:P
specify center point of array:
enter the number of item in the array :10
specify the angle to fill (+=ccw.-=cw)
<360>:
rotate arrayed objects ?(yes/no)<y>:y



command :ar

array
select object :specify opposite corner :13
found

select object

enter the type of array (rectanglar/polar)
<r>:p
specify center point of array:
enter the number of item in the array :10

specify the angle to fill (+=ccw,-=cw)
<360>
rotate arrayed object ? (yes/no)<y>:n

أمر رسم حلقة : donut

أمر القائمة  draw >donut
أو do ثم enter
يطلب القطر الداخلي (نعطيه قيمة) specify inside diameter of donut

ثم القطر الخارجي (نعطيه قيمة ) specify outside diameter of donut

ثم مركز الأمر الحلقات specify center of donut or <exit>:
يتم فصل الأمر بضغط الزر enter

الأمر :scale

من شريط أدوات التعديل

من القائمة  modify >scale
أو  sc ثم enter

يقوم هذا الأمر بتكبير أو تصغير الشكل علي لوحة الرسم بشكل فعلي
يطلب هذا الأمر اختيار العناصر ثم يطلب مركز التكبير أو التصغير كما في المثال.

نختار العناصر التي نريد تكبيرها أو تصغيرها ,

نختار نقطة الأصل التي سيتم التكبير أو التصغير ابتداء منها ( يمكن أن تكون نقطة من العناصر المختارة أو خارجها )
specify scale factor or (reference)

نحدد نسبة التصغير أو التكبير , الخيار المرافق reference نستخدمة لأعطاء طول جديد مرسوم سابقا ضمن مجموعة العناصر النتقاة ويتم تكبير أو تصغير بقية العناصر بنفس النسبة
يبين تأثير نقطة الاصل علي النتيجة .
