تعلم الاوتوكاد auto cad learn الدرس الرابع

تعلم الاوتوكاد auto cad learn الدرس الرابع

أمر رسم خط مجمع : poly line

يستخدم هذا الأمر لرسم مجمع (خط مكون من مجموعة من القطع المستقيمة التي تعتبر كلها كائنا واحدا بعكس القطع المرسومة بالأمر line التي تعتبر كل منها كائنأ مستقلأ ) لوصول الي هذا الأمر لدينا الطرق التالية:

من شريط أدوات الرسم نضغط علي الرمز poly line > draw

من لوحة المفاتيح ( عن طريق موجة الاوامر ) نكتب  pl ثم  enter

عند طلب الامر يظهر البرنامج الرسالة التالية specify start point : أي حدد نقطة البداية للخط

( نحدد نقطة البداية بأحدي طرق تحديد نقطة ) فتظهر الرسالة الثانية curent line width is

0.0000 التي تبلغنا أن عرض الخط المرسوم مساو للصفر وبعدها العبارة

specify next point or ( arc/close/halfwidth/undo/width)

أي حدد النقطة التالية للخط المرسوم ( نحدد النقطة التالية فيتم رسم الخط بين نقتين الاولي والثانية وتكرر هذه الرسالة حتي ضغط المفتاح enter من لوحة المفاتيح أو النقر علي الزر الأيمن للفأرة واختبار الأمر enter .

الخيارات المرافقة للأمر :

arc لرسم قوس دائري من النقطة التي وصلنا اليها وتظهر بعدها  خيارات القوس ومن بينها الخيار line للعودة الي رسم الخط




halfwidth يتم تحديد نصف تخن الخط المرسوم في البداية والنهاية عند أعطاء قيم مختلفة فيصبح تخن الخط في البداية مختلف عن النهاية



length  يسمح هذا الخيار بتحديد طول أفقي للخط ورسم width مثل الخيار halfwidth ولكن نحدد كامل تخن  الخط بدلالته



undo للتراجع عن اية خطوة لاترغب بمتابعتها
خيارات ال poly line

الأمر :  offeset

من شريط أدوات التعديل
من القائمة  offeset > modify
أو O ثم   enter

يستخدم هذا الأمر لرسم عنصر يوازي المختار بمسافة محددة .
عند اختيار الأمر بأحدي الطرق يسأل عن مسافة التوازي . specify offset
distance or (through) <1.000>
بعد أعطاء مسافة التوازي نضغط enter تظهر الرسالة التالية : select object to offset or <exit>

وتتحول المشيرة الي تقاطع بدون مربع ويطلب البرنامج تحديد التوازي يتم النقر بالزر الأيسر علي الجهة التي سيتم رسم الموازي فيها .

ملاحظة :

عند رسم موازي لعنصر مغلق موحد poly line يتم رسم موازي داخلي له بالنقر داخلة وموازي خارجي بالنقر خارجه .

بعد تحديد الجهة يرسم البرنامج موازي ثم تنقلب المشيرة الي مريع صغير فيطلب اختيار عنصر جديد لموازاته





من القائمة mirror < modify
أو mi ثم enter
يقوم هذا الأمر بصنع مرأة للعنصر حيث يطلب أولا اختيار العناصر .

ثم تحديد نقطتين علي خط المرأة specify first point of mirror line : specify
                                   second point mirror line
أي خط تناظر الشكل :
ثم يسأل هل تريد محي العنصر القديم أم لا   delete source objects ? (yes/no)
<no>
يتم اختيار المطلوب .

الأمر trim
من شريط أدوات التعديل
من القائمة trim >modify
او tr ثم enter يقوم هذا الأمر بقص الذيادات من خط ما عند حافة محدودة

command _trim
  curent setting : projection = usc edge = none
select object to trim or (project/ edge/undo)

يطلب اختيار العناصر التي تريد قصها مع الاشارة الي جهة القص

يمكن عند طلب العناصر التي نريد قصها أن نكتب F ثم enter مما يسمح لنا بانتقاء مجموعة تتقاطع مع خط واحد حيث نرسم خطا يمر من الخطوط التي سيتم قطعها وعند الانتهاء من ذلك نلاحظ قص كل العناصر التي يقطعها الخط دفعة واحدة .

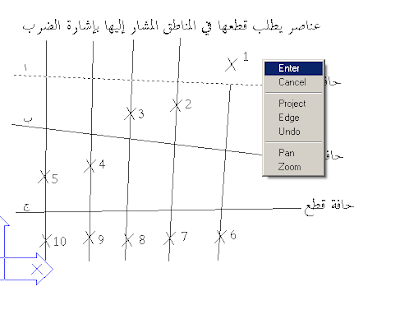

يمكن جعل الحافة (حافة القص) ممدة الي خارج حدود رسمها باختيار الخيار edg حيث يسأل أذا كنا نريد أن تعتبر الحافة ممدة أم لا . في الشكل مجموعة من الامثلة علي طرق القطع حيث يطلب قطع العناصر المبينة عند اشارات الضرب بين حدود القطع :











لنبدأ بقطع العنصر /i /عند الحافة / أ / نعطي الأمر trim tr ثم enter فيظهر البرنامج العبارة  current setting project =ucs edge = none
select objects : ننقل علي الخط الذي نريد قطعه قرب الاشارة /i / فيتم قطع الخط وتظهر العبارة


  : 1 select object

select object to trim or (project /edge/undo)

نضغط الزر الأيمن للفأرة ثم نختار enter فنحصل علي الشكل الثاني .

الأن سنقوم بقطع العناصر  /5-4-3-2
نعطي الأمر trim : tr  ثم enter فيظهر البرنامج العبارة

curent setting : projection = ucs sdge = none

select  cutting edges نختار المستقيم / أ و ب و ج كحواف قطع . فتظهر العبارة :

select object : ننقر علي الخط الذي نريد قطعه قرب الاشارات 5-4-3-2 / فيتم قطع الخط وتظهر العبارة

select object to trim or ( project/edge/undo)

نضغط الزر الأيمن للفأرة ثم نختار enter فنحصل علي الشكل الثالث .


الان سنقوم بقطع العناصر /6/7-8-

نعطي الأمر trim :tr ثم enter فيظهر البرنامج العبارة
current setting : projection = ucs edge = none
select  cutting edges  نختار المستقيم /ج/ كحافة قطع فتظهر العبارة :

select object : نكتب F  ثم enter  فتظهر العبارة f  )project /edge/undo)

first fence point : نحدد النقطة الاولي للخط قرب نقطة النقطة 8

specify endpoint of line or (undo)

نحدد النقطة الثانية للخط قرب النقطة 6

ثم نضغط الزر الأيمن للفأرة ثم نختار enter فنحصل علي  الشكل المبين أدناة
