تقوية القواعد الخشبية

هناك عدة طرق لتقوية الخشبية و يمكن بيانها كالتالي :

2 - 3 - 1 - الطريقة الاولى :

بواسطة الواح الزنق و الشكالات و المدادات الافقية و تعتبر هذه الطريقة في اعمال التقوية الاكثر شيوعا في تقوية اعمال النجارة المسلحة للقواعد.

و يتم تقوية القاعدة من خلال اتباع الخطوات التالية :

أ - يتم وضع المدادات ( 8 ) خلف القاعدة ثم تثبيتها بالخوابير ( 7 )
ب - تثبيت اسفل جنب القاعدة بالدكة ( 5 ) التي تثبت في المداد ( 8 ) اسفل الجب او لوح الزنق السسفلي ( يمكن الاستعاضة عنه بقطعة من مداد فليري ( 8 )
ج - تثبيت القاعدة من اعلى بالشكال ( 4 ) الذي يسمر في المداد باسفل القاعدة ( 8 ) و بلوح الزنق في اعلى القاعدة ( 6 )
د - يتم التأكد اثناء الخطوة ( ب ج ) من رأسية القاعدة باستخدام ميزان الخط ( 11 ) و افقيتها باستخدام ميزان المياه ( 12 )
ه - يتم مراجعة زوايا القاعدة الخشبية و التاكد من ان زوايا القاعدة العمودية لم تتغير.

2 - 3 - 2 - الطريقة الثانية : باستخدام الواح التقوية

في هذه الطريقة تتم تقوية القاعدة من خلال عمل رواز من الواح خشب الموسكى او اللتزانة بحيث يوضع لوحان في الاتجاه الطولي و لوح بينهما في الاتجاه القصير و تتم اعمال التقوية من خلال الخطوات التالية :
1 - عمل برواز من الواح التقوية ( 1 ) عرض 10 سم بحيث يكون المقاس الداخلي للالواح يساوي مقاسات القاعدة الخشبية من الخارج ( طول و عرض ).

2 - يتم تحيد اماكن الواح التقوية على الواح العوارض بحيث تكون المسافة من اسفل و من اعلى بعرض لوح ( 10 سم )
3 - يتم تنزيل الواح التقوية السفلى للقاعدة ثم ادخال الواح التقوية في اعلى القاعدة و حتى لا يتم سقوط البرواز السفلى يتم وضع لوح اسفله
اما الالواح العلوية فيمكن دق مسمار على العوارض بعد ادخال الواح التقوية السفلى
4 - اذا كانت الواح التقوية اكبر من الشدة الخشبية للقاعدة فيمكن استخدام خابور خشب ( 7 ) للتثبيت يثبت بمسمار مع لوح للربط
5 - مراجعة راسية اجناب القاعدة بميزان الخيط و كذلك افقيتها بميزان الماء
6 - التاكد من عمودية الزوايا الاربع للقاعدة من خلال مراجعة اوتار القاعدة او باستخدام زاوية النجار.

2 - 3 - 3 - الطريقة الثالثة

تقوية القواعد من خلال تنفيذها و تجميعها بواسطة الواح الضغط
2 - 4 - استلام الشدة الخشبية للقواعد المسلحة :
أ - التاكد من مقاسات نماذج القواعد الخشبية باستخدام شريط القياس
ب - التاكد من تعامد زوايا القاعدة من الاتجاهات الاربع باستخدام الزوايا و كذلك افقيتها و راسية الاجناب الاربعة باستخدام ميزان الماء
ج - مراجعة اعمال التقوية بحيث تتناسب مع ارتفاع القاعدة و حجمها
د - التاكد من مطابقة محاور القاعدة لمحاور الخنزيرة قبل عملية التثبيت
ه - مراجعة المحاور المرحلة للقاعدة.

3 - الشدة الخشبية للميدات :

الشدة الخشبية للميدات هي هياكل مؤقتة لصب الخرسانة بالشكل المطلوب حتى تتصلد و تستطيع حمل نفسها
و تتكون عناصر الشدة الخشبية للميدات من نفس مكونات الشدة الخشبية للقواعد من الواح و عوارض و طبلية جنب الميدة و الشيكال و الدكم و الخوابير و المدادات و الواح الزنق و قد سبق بيانها في مكونات الشدة الخشبية للقواعد.

3 - 1 - طريقة عمل الشدة للميدات

قبل البدء في عمل الشدات الخشبية للميدات يجب التاكد من الاتي
- ارتفاع الميدة من الجداول الانشائية
- اطوال اجناب الميدات طبقا للزسومات الانشائية و نماذج الميدات
- موقع الميدة ( مكانها في الشدة )
ا - فوق القواعد المسلحة
ب - مع مستوى القواعد المسلحة
ج - محمولة على رقاب الاعمدة
د - فوق مباني قصة الردم
حيث يتم التعامل مع الميدات المسلحة طبقا لهذه العوامل و عموما يتم تنفيذ اعمال الميدات من خلال الخطوات التالية :

3 - 1 - 1 - عمل طبالي اجناب الميدات

يتم عمل طبالي اجناب الميدات من خلال تحديد اطوال الميدات قياسا للمسافة بين رقاب الاعمدة او بين وجهي الكمرات الاساسية.

و يختلف طول الميدة طبقا لمكانها بين العناصر الانشائية الاساسات
و في حالة زيادة طول الميدة عن طول الالواح يتم وصل الالواح الطولية خلف خلاف و تجميع الالواح معا بواسطة العوارض
و في حالة زيادة ارتفاع الميدات الخرسانية او كبر مقطع الميدة فانه يتم استبدال العوارض بمدادات خشبية من المرابيع الفليري و تكون في الغالب قريبة من ارتفاع الميدة.

و في حالة استخدام الواح الخشب الكونتر ملامين ( play wood ) حيث قطاع جنب الميدة قطعة واحدة ذات سمك 22 مم يتم الاستغناء عن العوارض الخشبية و لكن ذلك يتوقف على ارتفاع الميدة و اسلوب التقوية المستخدم فكلما زاد الارتفاع كانت الحاجة اكثر لوجود عوارض راسية.

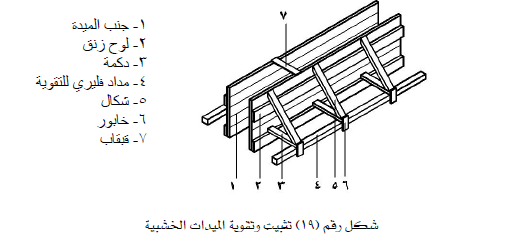

تثبيت الشدة الخشبية للميدة :

أ - يتم شد خيط من على المسمارين الموضوعين على مداد الخنزيرة و الذي يمثل احد جوانب الميدة
ب - يتم وضع طبلية الجنب على هذا الخيط و يتم تثبيت هذا الجنب في المداد و الذي سبق تثبيته بواسطة الخوابير.

يتم التأكد من راسية جنب الميدة باستخدام ميزان الخيط و كذلك افقية الجنب باستخدام ميزان الماء
د - يتم التاكد من ان جنب الميدة مواز تماما للخيط و يكاد يلامسه دون اي عائق
ه - يقاس عرض الميدة بالشريط من الجنب الذي يتم تثبيته و يتم تثبيت الجنب الاول للميدة طبقا لاسلوب التقوية المستخدم
