خطوات الرفع المساحي

Posted by

اولا اختيار برنامج meas

 ويتم ذلك من صفحة البداية ثم من الصفحة الاولي نختار الاداة cord ثم نضغط علي المفتاح func ثم علي القائمة menu ونختار coordinate

ثانيا : ادخال بيانات النقطة المحتلة

 : بعد اختيار الامر coordinate تظهر نافذة نختار منها stn orintation فتظهر نافذة نختار منها stn coordinate فتظهر نافذة خري فيها خانات لكتابة احداثيات النقطة المحتلة  nez  نكتبها يدويا او نستدعيها من الذاكرة عن طريق الامر read بعد ذلك تظهر خانات اخري يجب تعبأتها , وهي خاصة بارتفاع الجهاز inst , h ارتفاع العاكس tgnh نكتبها في مكانها ونضغط علي الزر ok

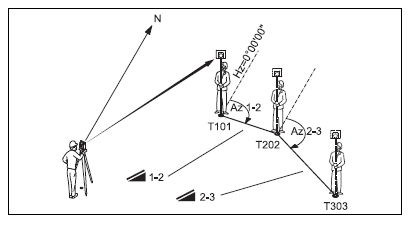

ثالثا : ادخال بيانات النقطة الخلفية المرجعية

 : يظهر علي الشاشة مرة ثانية stn orintation نختار منها back sigt فتظهر نافذة اخري فيها خياران : الاول angle ويعني التوجيه علي خط ذو انحراف معلوم , في هذه الحالة يتم التوجيه علي الخط , ثم نختار angle وادخال قيمة الزاوية المعلومة

رابعا :ثم نضغط علي الزر ok ولثاني coord

 :ويعني التوجيه علي نقطة ذات احداثيت معلومة , في هذه الحالة يتم التوجيه علي لنقطة الخلفية واختير الامر coord  ثم ادخال الاحداثيات في الخانة لمحددة او استدعاء احداثياتها من الذاكرة , بعد ذلك نضغط علي الزر yes لقبول النقطة

خامسا : اخذ القياسات

: يتم اولا وضع العاكس فوق النقطة المراد رفعها , ثم يوجه الجهاز اليه ونختار observation فيقوم الجهاز بأخذ القياسات وتظهر علي الشاشة كما يلي : ادخال ارتفاع العاكس والضغط علي الامر enter

فتظهر نافذة جديدة فيها بيانات النقطة المرصودة , يتم كتابة رقم النقطة في الخانة cd واسم النقطة في لخانة pt ونكرر هذا الامر كل مرة نريد رفع نقطة جديدة

قياس المسافات بين النقاط : تجري عملية اخذ قياس للمسافات بدون حفظها او تعريف لنقطة المحتلة , او المرصودة وفق الخطوات التالية :

- وضع الجهاز فوق النقطة المراد اخذ القياس من خلالها ثم تشغيل الجهاز وضبط تسامته وافقيته

-وضع العاكس فوق النقطة المراد رصدها

- من لوحة المفاتيح نضغط علي الزر f6 الذي يشير الي البرنامج meas

- نضغط علي مفتاح func للتحرك بين صفحات نظام القياس حتي نصل للصفحة الثانية

 - نوجه الجهاز الي العاكس الموجود فوق النقطة المراد تحديد المسافة اليها , ثم نضغط علي المفتاح f1 الذي يشير الي dist

- تظهر علي الشاشة بيانات النقطة

قياس الزوايا الافقية والرأسية

قياس زاوية افقية او رأسية نقوم اولا بتوجيه الجهاز الي النقطة الاولي ومن خلال الزر 6 f نقوم بتصفير الزاوية الافقية - hz=0 ثم نوجه الجهاز نحو النقطة الثانية المراد قياس الزاوية الافقية بينهما , ونقرأ الزاوية الافقية hz والرأسية v من علي الشاشة

قياس ارتفاع نقطة لا يمكن الوصول اليها rem:

من الشاشة الرئيسية نختار البرنامج meas ثم ننتقل للصفحة الاولي , ونضغط علي الزر f3 لاختيار ht فتظهر نافذة نقوم بادخال ارتفاع العكس فيها , ثم نضغط علي المفتاح enter لادخال الارتفاع الي الذاكرة  , بعد ادخال ارتفاع العاكس نضع العاكس تحت الهدف المراد قياس ارتفاعه , ثم نوجه الجهاز علي العاكس ونضغط علي المفتاح f1 لقياس المسافة dist , بعد قياس المسافة نضغط علي المفتاح f3 لقياس rem ونحرك المنظار حتي نصل للنقطة المراد قياس ارتفاعها , ثم نضغط stop فنحصل علي قيمة ارتفاع الهدف من الارض مباشرة ht
