تحشية التفاصيل بطريقة الزاوية والمسافة والاحداثيات

Posted by
خطوات تحشية التفاصيل باستخدام طريقة الزاوية والمسافة تتم علي النحو التالي :
الخطوة الاولي :
يتم توقيع المضلع وذلك كما سبق شرحة مسبقا
الخطوة الثانية:

توقيع التفاصيل حول كل مرصد وذلك بالاستعانة بالجدول المسجل فيها الزوايا الافقية والمسافات الافقية لكل نقطة تفصيلية تم رفعها .
خطوات العمل لرسم التفاصيل :
1- نطبق مركز المنقلة علي المرصد .
2- نوجه صفر المنقلة علي الهدف الذي زاويته صفر .
3- نحدد قيمة زاوية النقطة التفصيلية بواسطة علامة صغيرة .
4- نصل النقطة بنقطة المرصد وذلك بخط خفيف حيث ينتج لنا اتجاه النقطة .
5- بواسطة الاسكيل نحدد المسافة للنقطة علي اتجاه الخط الخفيف حسب مقياس الرسم المستخدم في عملية الرسم وبذلك نحصل علي الموقع الصحيح للنقطة التفصيلية المرفوعة .
6- نكرر العمل عند كل مرصد حتي نحصل  علي جميع النقاط التفصيلية .
7- نصل النقاط التفصيلية حسب الكروكي  الموضح لدينا والمعطي لنا .
8- نزيل بالمحاية الخطوط الخفيفة الدالة علي الاتجاهات .
9- استكمال جميع العناصر الفنية للخريطة .

التمرين الاول :

رفعت احدي المناطق السكنية رفعا تفصيليا وذلك بأحد الاجهزة المساحية المتاحة , واستلزم لذلك عمل المضلع المغلق a b c d e f G وقد تم ايجاد احداثيات نقاط المضلع كما هو موضح بالجدول الاتي ,
وقد رفعت النقاط التفصيلية للمنطقة بأستخدام الزوايا الافقية والمسافات الافقية عند كل نقطة رفع تفصيلي ودونت الارصاد في الجدول الموضح بعد
المطلوب :
1- رسم شبكة الاحداثيات وذلك بمقياس رسم 1:1000
2- توقيع نقاط المضلع علي شبكة الاحداثيات من واقع الجدول رقم (1)
3- توقيع التفاصيل من واقع الجدول
 4- رسم مقياس تخطيطي طولي 1:1000 دقته 1 متر
5- استكمال جميع العناصر الفنية للمخطط.
كروكي شبكة الاحداثيات
جدول الرفع التفصيلي

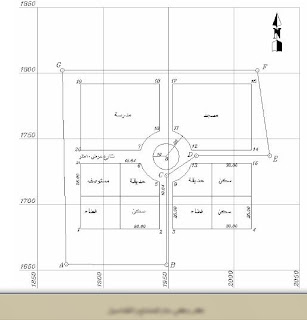

كروكي عام للمضلع

التمرين الثاني :
رفعت احدي المناطق السكنية رفعا تفصيليا وذلك بأحد الاجهزة المساحية المتاحة , واستلزم لذلك عمل المضلع المغلق (abcdef)
وقد تم ايجاد احداثيات نقاط المضلع كما هو موضح بالجدول الاتي وقد رفعت النقاط التفصيلي للمنطقة باستخدام الزوايا الافقية والمسافات الافقية عند كل نقطة رفع تفصيلي  ودونت الارصاد في الجدول الموضح بعد .
المطلوب :

1- رسم شبكة الاحداثيات وذلك بمقياس رسم 1: 500
2- توقيع نقاط المضلع علي شبكة الاحداثيات من واقع الجدول رقم (1)
3- توقيع التفاصيل من واقع الجدول رقم (2)
4- رسم مقياس تخطيطي طولي 1:500 دقته 0.5متر
5-استكمال جميع العناصر الفنية للمخطط



احداثيات مضلع الرفع






جدول الرفع التفصيلي







للمذيد من التمارين ارسل الينا مذيد من تمارين التحشية التفاصيل بطريقة الزاوية والمسافة
ارجوا ترك تعليقاتكم مع الشكر
