تطبيقات التسوية

ايجاد  منسوب نقطة من نقطة أخري :

أذا أردنا ايجاد منسوب النقطة B انطلاقا من منسوب النقطة A فيجب :

وضع الميزان  بين النقطة A والنقطة B ثم نكون من خلال منظار الجهاز مستوي أفقي .

وضع القامة فوق النقطة A ورصد القراءة a

وضع القامة فوق النقطة B ورصد القراءة b

واتجاه طريقة القراءة  هو من  النقطة  A علي النقطة  B

القراءة a تسمي المؤخرة وهي القراءة المأخوذة من قامة

موضوعة علي نقطة معلومة المنسوب

القرأة B تسمي المقدمة وهي قراءة مأخوذة من قامة موضوعة

 علي نقطة يراد أيجاد منسوبها

الفرق في الارتفاع  \/ z = a - b

الفرق في الارتفاع  = مؤخرة - مقدمة

وهذا الفرق يمكن أن يكون موجب , صفر أو سالب

الميزانية الفرقية :

تجري الميزانية الفرقية لقياس البعد الرأسي بين نقطتين وبالتالي أيجاد الفرق في

الارتفاع  بينهما والميزانية الفرقية تكون أما طولية  أو عرضية . ويتم أجراء

الميزانية الطولية أما لرسم قطاعات طولية للطرق وسكك الحديد والقنوات

والمجاري  المائية ومد الانابيب وخطوط الكهرباء أو لمعرفة منسوب نقطة بالطريقة

 التسلسلية من علامة ميزانية معلومة .

عندما يكون القطاع طويل أو عندما يكون الفرق في الارتفاع بين نقطتين أكبر من

طول القامة تجري الميزانية علي عدة محطات يتم فيها  نقل الجهاز أكثر  من مرة

وتسمي هذه العملية بالميزانية  المسلسة  أو الطريقة  أو الطريقة  التسلسلية  وتجري
 أعمال هذه الميزانية بأن توضع قامتها علي نقطة معلومة A  ويوضع الميزان في

منتصف المسافة بين النقطة المعلومة والنقطة المراد أيجاد منسوبها B وتؤخذ القرأة

علي النقطة  A  وبدون تحريك الجهاز يوجه المنظار الجهاز علي القامة الموضوعة

علي النقطة  b ينقل بعد ذلك  الجهاز الي منتصف  المسافة بين النقطة B  والنقطة

C ونترك القامة علي النقطة B وتؤخر قراءةعليها ثم يوجه منظار الجهاز الي النقطة
 C وتؤخذ قراءة علي القامة الموضوعة علي النقطة  C ثم نقط أخري بنفس الطريقة
والمأخوذة في المحطة الاولي تصلح كمقدمة في المحطة الثانية وهكذا بنفس العملية السابقة.

 الميزانية المسلسة

أحيانا  في الميزانيات الفرقية الدقيقة نرجع الي النقطة التي أنطلقنا منها ونقوم  بذلك

 لقفل الدائرة  وذلك لنتحقق من صحة العمل بالقيام بالعمل الحسابي التالي : الفرق

بين مجموع المؤخرات ومجموع المقدمات  يساوي الفرق بين منسوب النقطة الاولي

ومنسوب النقطة الاخيرة  ويعرف هذا النوع من الميزانيات بالميزانية الفرقية المقفلة

مثال:

5.710 - 5.713 = -0.003

167.277-167.28 = -0.003

الفرق قفل الميزانية = 3 مم

وهكذا في هذا المثال عرفنا أن في الواقع لابد من وجود فارق ناتج عن عدة أخطاء

متراكمة علي أن يكون هذا الفارق لا يتعدي الخطأ المسموح به

والخطأ المسموح به يحدد بالقانون التالي :

                                       ___________________________

الخطأ المسموح به (مم) ثابت /|   طول الميزانية بالكيلومتر

الثابت يحدد حسب الميزانية :

في الميزانية الدقيقة تؤخذ ث = 5

في الميزانية العادية  تؤخذ ث = 10

في الميزانية الطويلة تؤخذ ث = 20

كما تجري الميزانية الفرقية في الاتجاه العرضي وتسمي الميزانية العرضية وعن

طريقها ترسم القطاعات العرضية للمصارف ومشاريع الطرق السيارة ومد الانابيب

الميزانية الشبكية :

عندما يكون الفرق بين مناسيب النقط المراد مسحها أقل من طول القامة وتكون

المسافات المتتالية  بين الجهاز والنقط غير طويلة نستطيع القيام بالميزانية من

 محطة واحدة يوضع فيها الجهاز ويرصد  منها أكبر  عدد ممكن من النقاط

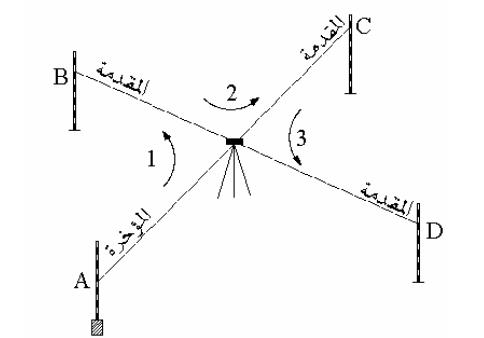

أذا فرضنا أن منسوب النقطة A معلوم والجهاز موجود في المحطة يمكن أيجاد

مناسيب نقط B . C .D

العملية الاولي : قراءة علي النقطة  A خ1


        قراءة علي النقطة  B ق1


العملية الثانية   قراءة علي النقطة  B  خ 2

                 قراءة علي النقطة  C ق 2

العملية الثالثة قراءة علي النقطة C خ 3

                  قراءة علي النقطة  D  ق3
